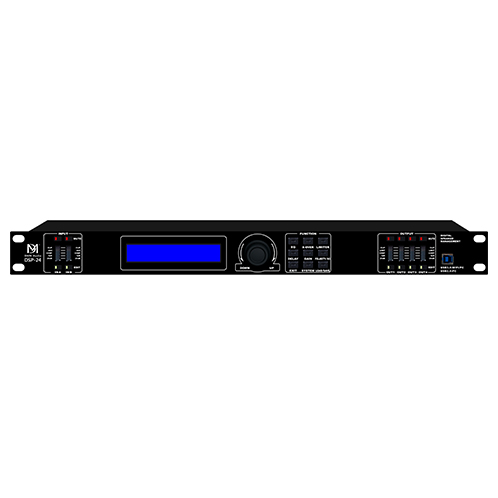

2进4出数字音频处理器

DSP-24

采用DSP技术的高性能专业音频处理器

提供2路平衡输入4路平衡输出(2进4出)

分频、EQ、压限、延时、信号发生器、矩阵混音等功能

输入输出每通道提供7段PEQ和高低通

输入输出每通道提供长达1000ms的延时设置

提供网口、RS-485、RS-232和GPIO端口实现完善的连接管理功能

设备提供信号发生器:正弦、粉噪、白噪

技术参数

DSP芯片

信号处理 32-bit fixed/floating-point DSP

音频系统延迟 < 1ms

数模转换 24-bit

采样率 48kHz

输入

输入通道 3路平衡输入(3进6出)/4路平衡输入(4进8出)

音频接口 XLR

输入阻抗 10kΩ

最大输入电平 18dBu

输入通道延时 0 ~1000ms 每通道

功能 噪声门、压缩器

滤波器 HPF、LPF、7PEQs

信号发生器 正弦、粉噪、白噪

输出

输出接口 6路平衡输出(3进6出)/8路平衡输出(4进8出)

音频接口 XLR

输出阻抗 100Ω

最大输出电平 +18dBu

输出通道延时 0 ~1000ms 每通道

功能 压缩器、限幅器

滤波器 HPF、LPF、7PEQs

系统

频率响应 20~20k Hz ±0.3dB

总谐波失真 <0.003% THD+N @1kHz

动态范围 120 dB

本底噪声 <-93dB

通道串音 <-100dB @1kHz

上位机接口 RJ-45 网口

RS-232/RS-485 凤凰座

GPIO口 凤凰座

显示屏 LCD2002

指示灯 Power、Link、输入输出音频信号、输出禁音

电源要求 AC 220V-50Hz

尺寸 482x44.5x265mm

重量 3.5 kg

工作温度 -10℃~+60℃
